Multigauge-4000

Измерительный прибор Multigauge-4000

Измерительные приборы Multigauge ROV 4100 и 4400 – это подводные приборы для измерения толщины материала. Простые, надёжные устройства спроектированы для установки на ROV всех типов.

Существует две модели таких приборов – Multigauge ROV 4100, который работает до глубины 1000 м и Multigauge ROV 4400, работающий до глубины 4000 м. Оба прибора разработаны для работы в экстремальных условиях открытого моря. Приборы используют сложные эхосигналы, с помощью которых измерения могут быть легко выполнены без необходимости удаления слоёв краски с материала, а интерфейсный выход RS232 упрощает соединение с большинством ROV.

Прибор оборудован интеллектуальным датчиком автоматической настройки и системой автоматической проверки измерений (AMVS), которая гарантирует получение истинных значений даже при высокой коррозии металла.

Отличительные особенности:

  • игнорирование покрытия, используя принцип переотражения сигнала;
  • рабочие глубины до 1000 м и 4000 м;
  • простая в использовании программа регистрации данных;
  • совместим с большинством ROV;
  • интерфейсные выходы RS232 или RS422;
  • прочный и надежный;
  • интеллектуальный датчик автоматической настройки;
  • система автоматической проверки измерений;
  • нет необходимости в обнулении предыдущего измерения перед началом следующего;
  • Coating Plus+ для очень толстых слоёв краски.

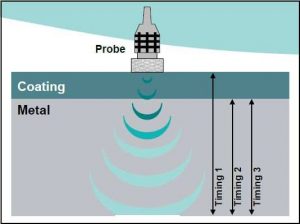

Технология тройного эхосигнала:

Все ультразвуковые приборы для измерения толщины металла должны быть откалиброваны (настроены на скорость распространения ультразвука в исследуемом материале). Слои краски (защиты) имеют скорость звука отличную от скорости звука в металле и, что очень важно, они не включаются в измерения. Технология тройного эхосигнала гарантирует, что все слои краски (защиты) полностью исключены из измерений.

Как это работает:

Ультразвуковой импульс проходит как сквозь слои краски (защиты), так и через металл, и отражается от задней стенки. Возвращаемый эхосигнал многократно переотражается внутри стенки металлической трубы (объекта), и каждый раз только малая часть его возвращается обратно к излучателю через все слои. Из всего количества принятых сигналов выбираются минимум три эхосигнала с помощью технологии автоматической проверки измерений (AMVS).

Технические характеристики
Частота ультразвукового сигнала 2.25 МГц 3.5 МГц 5 МГц
Диапазон измерения (толщина стенки) 3-250 мм (0.120” to 10”) 2-150 мм (0.080” to 6”) 1-50 мм (0.040” to 2”)
Размеры трансдюсера 13 мм (0.5”) и 19 мм (0.75”) 13 мм (0.5”) 13 мм (0.5”)
Диапазон скорости звука от 1000 м/с до 8000 м/с
Разрешение 0.1 мм (0.005”) или 0.05 мм (0.002”)
Точность ± 0.1 мм (0.005”) или ± 0.05 мм (0.002”)
Интерфейс (выход) RS232 или RS422
Максимальное давление по корпусу 1000 метров (Multigauge 4100) и 4000 метров (Multigauge 4400)
Напряжение 9Vdc - 30Vdc @ 150mA
Размеры прибора 145 мм x 72 мм (5.71” x 2.83”)
Вес прибора Multigauge 4100 ROV: 465 г
Multigauge 4400 ROV: 2500 г
Условия защиты окружающей среды Соответствует стандартам RoHS и WEEE
Рабочие температуры -10°C до +50°C (14°F до 122°F)
Температура хранения -10°C до +60°C (14°F до 140°F)

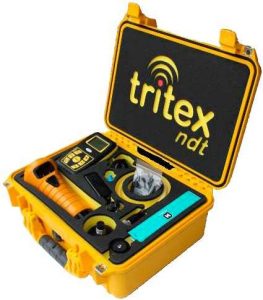

Multigauge-3000

Измерительный прибор Multigauge-3000 – это простой, надежный инструмент для контроля толщины металла под водой. Максимальная рабочая глубина погружения прибора – 500 метров. […]
