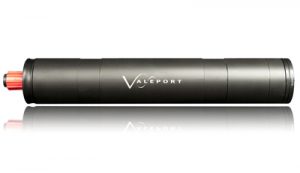

Midas WLR

Самописец уровня моря, предназначенный как для работы в реальном времени, так и для автономной работы. Прибор комплектуется датчиком давления и датчиком температуры.

Прибор доступен в ацеталевом или титановом корпусе (в зависимости от глубины погружения) со множеством встроенных опций.

Датчики

Самописец уровня моря Midas WLR оснащен двумя датчиками: датчиком давления с возможностью выбора диапазона.

Давление
  • Диапазон: 300 или 600 бар (другие варианты по запросу)
  • Разрешение: 0,001%
  • Точность: ± 0,01%
Скорость звука
  • Диапазон: 1375-1900 м/сек
  • Разрешение: 0,001 м/сек
  • Точность: ± 0,02 м/сек
Температура
  • Диапазон: от -5°С до +35°С
  • Разрешение: 0,005°C
  • Точность: ± 0,01°С

Сбор данных

Самописец уровня моря Midas WLR использует свою собственную технологию, по которой каждый датчик имеет свой собственный микропроцессор обработки и калибровки собранных данных. Каждый из микропроцессоров, в свою очередь, контролируется центральным процессором, который выдает глобальные команды и управляет всеми данными. Благодаря этому все данные собираются единовременно, обеспечивая, тем самым, получение данных об уровне моря превосходного качества.

Режимы выборки данных

  • Регистрация данных с частотой 1, 2, 4, или 8 Гц.
  • Пакетный режим передачи данных: регистрация данных с определенной последовательностью (прибор собирает данные, затем уходит в спящий режим на определенное время);
  • Trip/Профиль: вывод данных в соответствии с заданными значениями (обычно выводятся значения давления);
  • Условный режим: прибор находится в спящем режиме до тех пор, пока выбранный параметр не достигнет установленного значения.
  • Режим задержки: прибор находится в спящем режиме до заранее установленного времени.

Передача данных

Стандарт
  • RS 232 — Кабель длиной до 200 метров, прямой доступ к последовательному порту
  • RS 485 — Кабель длиной до 1000 метров, адресуемые полудуплексные COM порты
  • RS 422 — Кабель длиной до 1500 метров, адресуемые полудуплексные COM порты
Опция
  • FSK — для кабелей длиной до 6000 м
  • USB — для быстрой загрузки данных или ноутбуков с отсутствием последовательных портов

Скорость передачи данных — 2400-115200 (FSK имеет фиксированную скорость передачи данных 19200, USB — 460800). Протокол — 8 бит данных, 1 стоповый бит, нет контроля по четности, нет управления обменом данных.

Питание

  • Внутреннее: 8 щелочных элементов, 1.5 вольта, тип С, обеспечивает непрерывную работу самописца в течение 100 часов. При использовании 8 литиевых элементов, 3.6 вольт, время непрерывной работы увеличивается до 250 часов.
  • Внешнее: 9 — 30 Вольт постоянного тока.
  • Мощность: 0,6 Ватт (в режиме выборки данных), менее 1 мВт (в спящем режиме).
  • Разъем: Subconn Titanium MCBH10F.

Память

Midas WLR оснащен встроенной флеш-памятью на 16 Mb. Общая емкость зависит от выбранного режима: в дискретном и пакетном режимах отметка времени ставится в начале файла, в режиме trip/профиль отметка времени сохраняется при каждом считывании данных. Строка данных использует 8 байт, а отметка времени — 7 байт.

  • Дискретный режим: >2 000 000 точек данных.
  • Профиль: >1 000 000 точек данных (>90 профилей на 6000 м).

Физические характеристики

  • Материал изготовления: титановый корпус, поликарбонатные и композитные компоненты датчика, рама для крепления — нержавеющая сталь.
  • Расчетная глубина погружения: 6000 м
  • Размеры: Диаметр корпуса — 88 мм, Длина — 665 мм
  • Размер рамы для крепления: 750 х 140 х 120мм
  • Вес(с рамой):11,5 кг (в воздухе), 8,5 кг (в воде)
  • Габариты и вес при отгрузке (примерно): 160 х 4601020мм; 29 кг

Программное обеспечение (ПО)

Система поставляется с программным обеспечением DataLog Express Windows. ПО не лицензируется.
